Hier erfahrt ihr Schritt für Schritt, wie ihr einen neuen Tonabnehmer in eure Gitarre
einbaut...
Diese Anleitung als pdf-Datei downloaden:
Anleitung
(1) die alten Saiten runter von der Gitarre

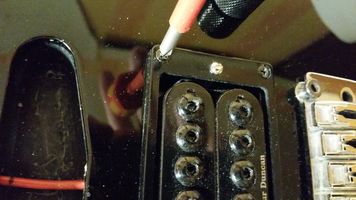

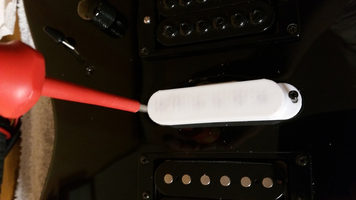

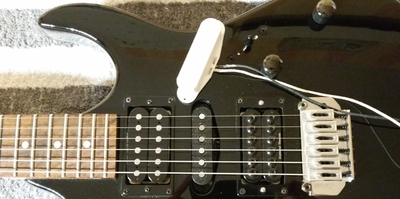

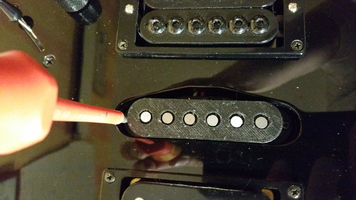

(2) alten Tonabnehmer rausschrauben

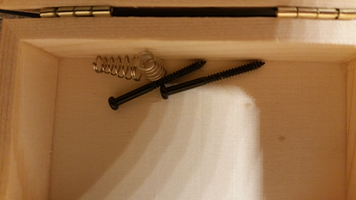

(3) Schrauben entfernen und sicher aufbewahren, ( z.B. in einer kleinen Holzkiste ;-)
(4) Gitarre vorsichtig umdrehen, auf losen Tonabnehmer achten

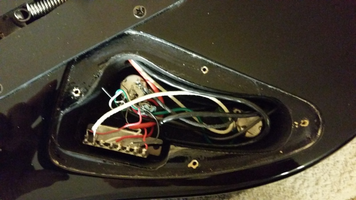

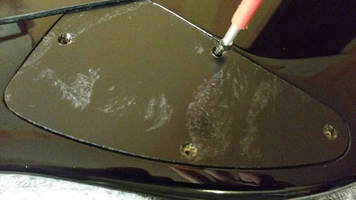

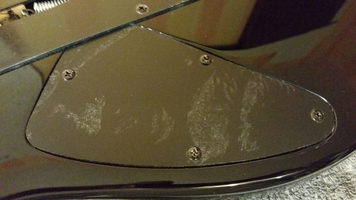

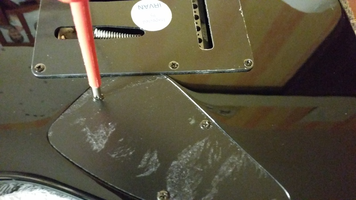

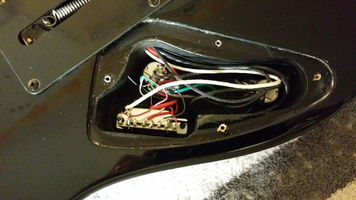

(5) Eletronikfachdeckel abschrauben, Schrauben sicher aufbewahren

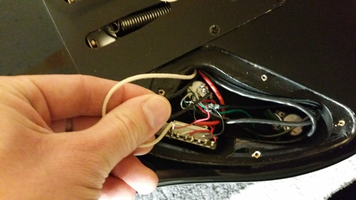

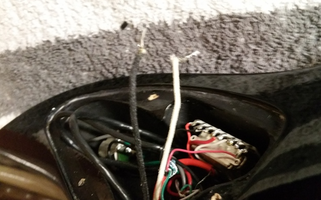

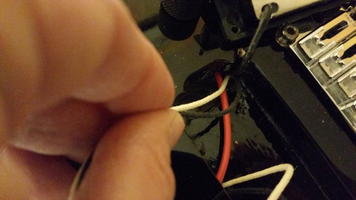

(6) das richtige Kabel finden, auf die Farbe achten, vorsichtig am Kabel ziehen

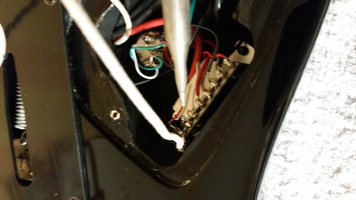

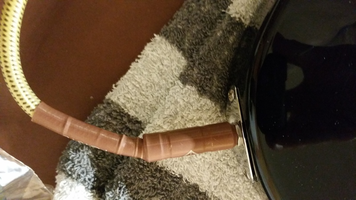

(7) Kabel ablöten, Merken wo das Kabel angelötet war evtl. vorher Foto machen
(8) Gitarre umdrehen
(9) altes Tonabnehmerkabel rausziehen

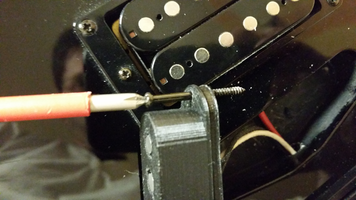

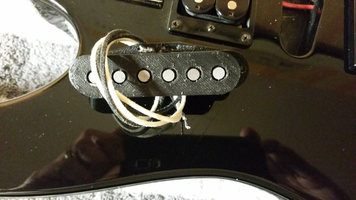

(10) Bridge-Tonabnehmer ausbauen

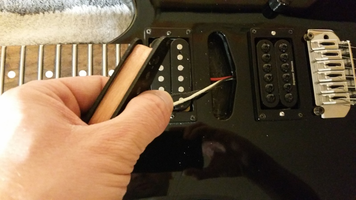

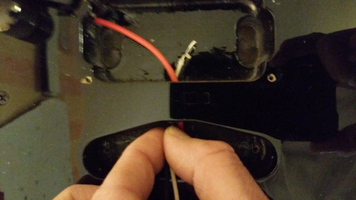

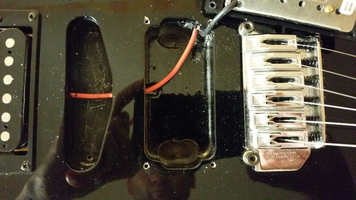

(11) Kabel des neuen Tonabnehmers bis zum E-Fach verlegen

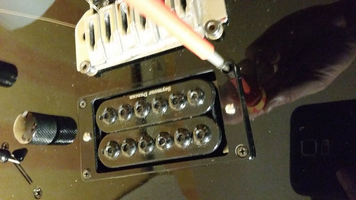

(12) Bridge-Tonabnehmer wieder einbauen

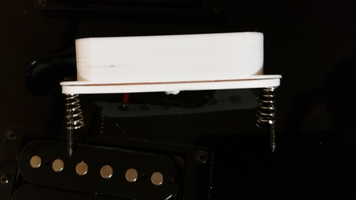

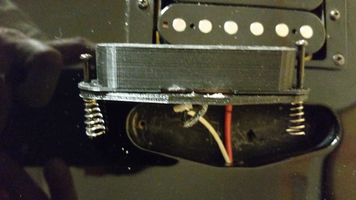

(13) Befestigungsschrauben inkl. den Federn anbringen

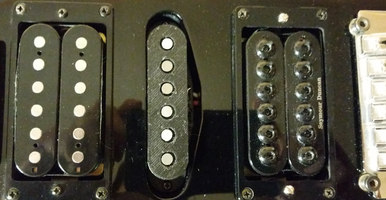

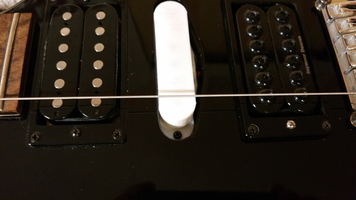

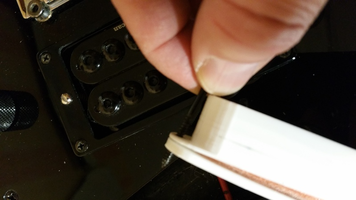

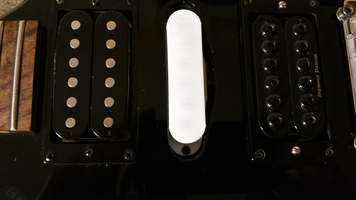

(14) neuen Tonabnehmer einbauen
(15) Gitarre umdrehen

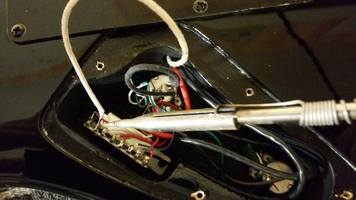

(16) Tonabnehmer anlöten (weißes Kabel an den Umschalter, schwarzes Kabel auf
Maße Poti)
(17) E-Fach Deckel wieder zuschrauben
(18) tiefe E-Saite aufziehen
(19) E-Gitarre an Verstärker anschließen
(20) alle drei Tonabnehmer überprüfen, E-Saite anschlagen und Tonabnehmer
umschalten
(21) wenn alles ok, die restlichen Saiten aufziehen. Wenn nicht E-Fach wieder
öffnen und die Lötpunkte überprüfen und ggf. nachlöten.
(22) Sollte der Klang in den Stellungen, wo zwei Tonabnehmer aktiv sind, dünn
(out of phase) klingen, dann sollte man die beiden Anschlusskabel vertauscht wieder
anlöten (schwarzes Kabel an den Schalter, weißes auf Maße). Es sei denn man mag
diesen Klang, dann einfach so lassen...

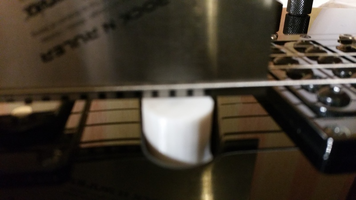

(23) Tonabnehmer Höhe einstellen Richtwerte tiefe E-Saite ca. 3,5mm Abstand,
hohe e-Saite 2,5mm. Am besten selbst ausprobieren was einem am besten gefällt.
Wenn der Tonabnehmer näher an den Saiten ist, wird das Signal stärker (lauter) aber
der Magnet verschlechtert bei einer zu nahen Einstellung auch das Schwingverhalten
der Saite.
(24) Gitarre stimmen
(25) Viel Spaß mit dem neuen Tonabnehmer
